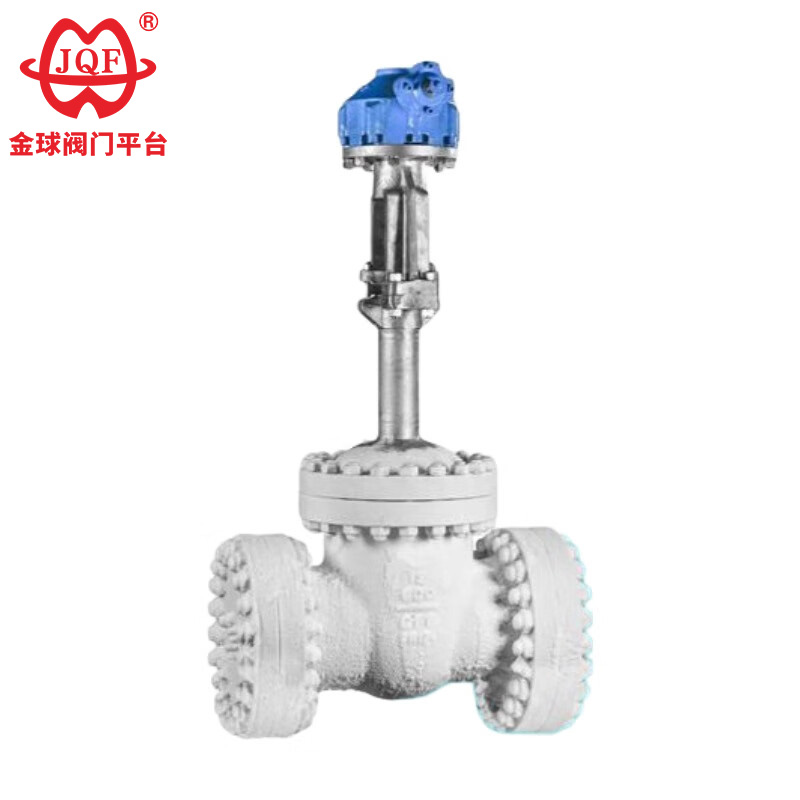

Roostevabast terasest krüogeenne väravaklapp

JQF Valve on Hiinas üle 20 aasta tegutsev ventiilide tootja, kes toodab peamiselt kuulventiile, siibriventiile, kereventiile, liblikklappe ja solenoidventiile. Meie kõrgekvaliteediline roostevabast terasest krüogeenne tõmbeventiil on spetsiaalselt loodud äärmuslikeks töötingimusteks, mille temperatuur on alla -46 °C. See sobib krüogeensete ainete jaoks, nagu metaan, veeldatud maagaas, hekseen, süsinikdioksiid, vedel ammoniaak, vedel hapnik, vedel lämmastik ja vedel vesinik.

Saada päring

Tootekirjeldus

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Jõudlusparameetrid

mudel		DZ40Y-16	DZ40Y-25
Töörõhk (MPa)		1.6	2.5
õige temperatuur (℃)		LC3≥-101，LCB≥-46，LCC≥-46,1Cr18Ni9Ti≥-196
materjalist	täiteaine	Baptisti tetrafluoroetüleen-asbesti köis
	Käsiratas	QT450-10
	Varre pähkel	ZCuA110Fe3
	Klapi vars	1Cr18Ni9Ti
	Tihend	Madala temperatuuriga asbest

Omadused

1. Õõnsussurve neutraliseerimine: roostevabast terasest krüogeense tõmbeventiili ventiili sisselaskeava külge integreeritud konstrueeritud rõhu tasakaalustav ava neutraliseerib aktiivselt rõhuerinevusi, vältides kahjulike ainete kogunemist klapiõõnde.
2. Termodünaamiliselt optimeeritud kate: kaane kõrgus arvutatakse dünaamiliselt töötemperatuuri profiili põhjal, et säilitada varre tihendi kokkusurutav terviklikkus kogu temperatuuritsükli jooksul.
3. Triboloogilise materjali kalibreerimine: tihendusrõnga ja tihendi materjalide täpsed spetsifikatsioonid tagavad keemilise stabiilsuse kindlaksmääratud töötemperatuuri vahemikus.
4. Metallurgilise jõudluse garantii: komponentide keemiline koostis ja kristallstruktuur on rangelt valideeritud, et tagada löögikindlus ja elastsus laias temperatuurivahemikus.
5. Universaalse liidese arhitektuur: mitmesugused standardse ääriku konfiguratsioonid ja roostevabast terasest krüogeense värava ventiili tihendi morfoloogia valikud vastavad ülemaailmsetele torustike integreerimise nõuetele.

Peamine kuju ja ühenduse mõõtmed

Nominaalne läbimõõt	Peamised mõõtmed ja ühenduse mõõtmed
Nominaalne läbimõõt	L	D	D1	D2	b	Z-d	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

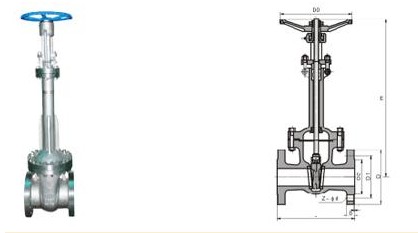

Struktuuripilt

Kogu selle artikli tekst, andmed ja pildid on ainult viitamiseks. Kui teil on vaja rohkem toote jõudlust, struktuuri suurust, hinda ja muid üksikasju. Palun võtke meiega ühendust.

Kuumad sildid: Roostevabast terasest krüogeenne väravaklapp, Hiina, kohandatud, kvaliteetne, vastupidav, täiustatud, tootja, tarnija, tehas, laos
