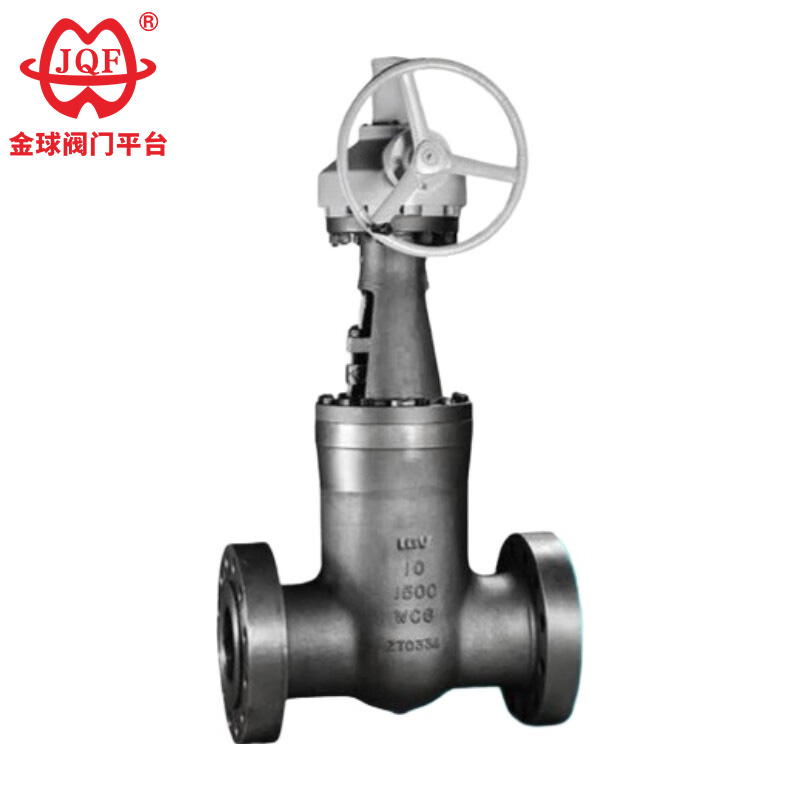

Kõrge temperatuuriga siibriventiile, tuntud ka kui elektrijaama ventiilid, kasutatakse peamiselt soojuselektrijaamade erinevate süsteemide torustike süsteemides torujuhtme keskkonna sulgemiseks või ühendamiseks. Kasutatav keskkond: mittesöövitav keskkond, näiteks vesi ja aur.
Kõrgtemperatuurilise tõmbeventiili nullhõõrdumise põhimõte ületab traditsioonilistele ventiilidele omased piirangud, nimelt tihendi terviklikkuse järkjärgulise vähenemise, mis on tingitud pinna kulumisest töö ajal. Kõrge temperatuuriga väravaventiilil on ülemise sisselaskeava konstruktsioon, mis võimaldab otsest võrguhooldust, samal ajal kui torujuhe jääb surve alla, vähendades oluliselt seadmete seisakuaega ja töökulusid ilma süsteemi rõhku langetamata.
Integreeritud istme konstruktsioon takistab kinnijäänud ainetel ohtlikke ülerõhutingimusi tekitamast, välistades võimaliku rõhu suurenemise ohu kambris ja vältides ohutuseeskirjade rikkumisi.
Integreeritud väikese pöördemomendiga ajamisüsteem, mille varre geomeetria on hoolikalt kavandatud, nõuab minimaalset käsitsijuhtimist – isegi kõrge rõhu erinevuse korral saab seda tavaliselt kompaktse käsiratta abil hõlpsasti juhtida.
Tihenduskindlus tuleneb mehaaniliselt käitatavast kiilmehhanismist, mis arvutab välja varre tõukejõu, et klapiketas istmega jõuliselt haakuks. See usaldusväärne mehaaniline haardumine tagab õhutiheda sulgemise, mida torujuhtme rõhukõikumised ei mõjuta, tagades ühtlase jõudluse erinevates töövahemikes. Samal ajal tekitab torujuhtme vedelik ühtlase 360° piirkihi voolu kogu istme ümbermõõdu ulatuses, leevendades turbulentsetest löökidest põhjustatud erosioonikolleid ja loputades aktiivselt tahkete osakeste sadestusi kriitilistest tihenduspiirkondadest.
Võrreldes teiste klapitoodetega on kõrge temperatuuriga siibritele kõrge temperatuur ja kõrge rõhk ning ainulaadne isesulguv disain. Mida kõrgem on rõhk, seda usaldusväärsem on tihendus. Tööomaduste ja tehniliste omaduste tõttu muudavad toote erilised töötingimused funktsiooniks, mida ei saa teiste toodetega asendada.
Projekteerimisstandard: GB / T 12234-2007
Konstruktsiooni pikkus GB / T 12221-2005
Põkkkeevitusühenduse suurus NB / T 4704-2014
Katsetamine ja ülevaatus NB / T 4704-2014
Rõhk – Temperatuur: NB / T 4704-2014
| mudel | PN | Töörõhk/MPa | õige temperatuur/℃ | Sobiv kandja | Keha |
| Z61Y-250 | 250 | 25 | ≤570 | aur | WC9 |
| Z61Y-320 | 320 | 32 | ≤570 | aur | WC9 |
| mudel | materjalist | ||||
| Keha | Klapiplaat | kork | Tüve ema | täiteaine | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | Paindlik grafiit |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | Paindlik grafiit |
| DN | L | D | H | D0 | kaal/kg |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
Kogu selle artikli tekst, andmed ja pildid on ainult viitamiseks. Kui teil on vaja rohkem toote jõudlust, struktuuri suurust, hinda ja muid üksikasju. Palun võtke meiega ühendust.
