Elektriline väravaklapp

JQF Valve tehas mitte ainult ei tooda erinevaid standardventiile, vaid projekteerib ja toodab klappe vastavalt kliendi nõudmistele. Meie kvaliteetne Electrical Gate Valve on automatiseeritud ventiiliseade, mis ühendab endas elektrilise ajamiga siibri korpuse, mis on ühendatud keevitatud otsaga. See realiseerib kaugjuhtimise, kiire avamise ja sulgemise ning ventiilide automatiseeritud haldamise. See sobib eriti hästi kõrge rõhu, kõrge temperatuuri, kõrge riskiga või raskesti ligipääsetavates töötingimustes ning on tänapäevase tööstusliku torujuhtmete automatiseerimise juhtimise võtmeseade.

Saada päring

Tootekirjeldus

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

Executive Standard

Disaini spetsifikatsioonid: GB / T 12234
Konstruktsiooni pikkus: GB / T 12221
Ühendusäärik: JB / T 79.1
Test ja ülevaatus: JB / T 9092
Rõhk – temperatuur: GB / T 9131
Toote identifitseerimine: GB / T 12220

Elektrilised väravaventiilid sobivad rakendusteks, mis nõuavad täielikku avamist või sulgemist. Lühidalt öeldes kasutatakse neid sisse/välja lülititena, mis tavaliselt paigaldatakse torujuhtmetesse isolatsiooniventiilidena ja ei sobi voolu juhtimiseks. Kui klapp on täielikult avatud, on läbipääs täiesti takistamatu, võimaldades ainel otse läbi voolata praktiliselt ilma rõhukadudeta. Seetõttu sobivad need ideaalselt süsteemide jaoks, mis seavad esikohale madala rõhukadu ja nõuavad takistusteta vooluteed.

Omadused

1. Kompaktne struktuur, mõistlik disain, hea klapi jäikus, sujuv voolutee ja madal voolutegur.
2. Tihenduspinnad on valmistatud roostevabast terasest ja kõvasulamist materjalidest, tagades pika kasutusea.
3. Elektriline väravaklapp kasutab paindlikku grafiitpakendit, mis tagab usaldusväärse tihenduse ning lihtsa ja paindliku töö.
4. Elektrilist väravaklappi saab juhtida käsitsi, pneumaatiliselt, elektriliselt või käiguga.
5. Saadaval on kolm konstruktsioonivalikut: painduv kiiluga ühevärav, jäik kiiluga ühevärav ja kahekordne värav.

Jõudlusparameetrid

Nimirõhk PN (MPa)	juhtum	katserõhk (MPa)		Suletud
Nimirõhk PN (MPa)	juhtum	Suletud (vedel)	Tihend (gaas)	Suletud
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Sobiv keskkond ja sobiv temperatuur

Korpuse materjal	Sobiv kandja	Kohaldatav temperatuur (℃)
Süsinikteras (C-tüüpi)	Vesi, aur, õli	≤425
Kroomnikkel-titaanteras (P-tüüpi)	Lämmastikhapped	≤200
Kroom-nikkel-molübdeen-titaanteras (R-tüüpi)	Äädikhape	≤200
Kroomi-molübdeenteras (tüüp I)	Vesi, aur, õli	≤550

Põhiosa materjal

Kere, kapott	Klapiplaat, iste	Klapi vars	Varre pähkel	täiteaine	Käsiratas
Süsinikteras	Kvaliteetne süsinikteras + karbiid või roostevaba teras	Kroomitud roostevaba teras	Alumiiniumist pronks	Grafiit asbesti pakkimine	Tempermalm
Kroom-nikkel-titaanteras	Roostevaba teras, roostevaba teras + tsementeeritud karbiid	Kroomitud nikkel-titaan roostevaba teras	Alumiiniumist pronks	Teflon	Tempermalm
Kroom-nikkel-molübdeen-titaanteras	Roostevaba teras, roostevaba teras + tsementeeritud karbiid	Kroomitud nikkel-titaan roostevaba teras	Alumiiniumist pronks	Teflon	Tempermalm
Kroomi-molübdeenteras	Legeerteras + karbiid	Kroomi-molübdeenteras	Alumiiniumist pronks	Paindlik asbest	Tempermalm

Peamine kuju ja ühenduse mõõtmed

Nominaalne läbimõõt	Peamised mõõtmed ja ühenduse mõõtmed
Nominaalne läbimõõt	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

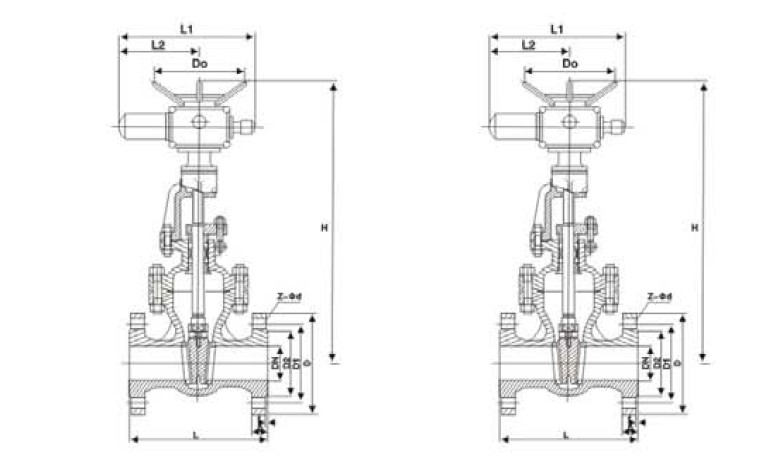

Struktuuripilt

Kuumad sildid: Elektriline väravaklapp, Hiina, kohandatud, kvaliteetne, vastupidav, täiustatud, tootja, tarnija, tehas, laos
