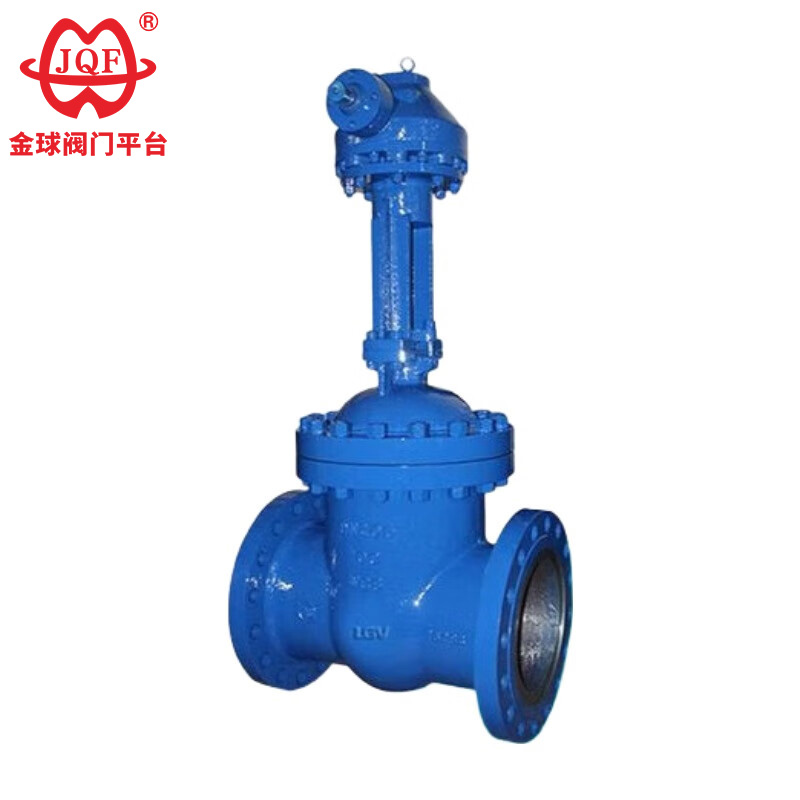

Koonülekande värava ventiil

JQF Valve on Hiina ventiilide tootja ja tarnija. Meie kvaliteetsed koonusülekandega siibrid on teatud tüüpi manuaalsed väravaventiilid, mis kasutavad avamiseks ja sulgemiseks koonusülekande mehhanismi. Selle käigukastiga saavutatakse tööjõudu säästvad ja pöördemomenti suurendavad efektid, mistõttu need sobivad eriti hästi värava täpseks ja stabiilseks juhtimiseks suure läbimõõduga kõrgrõhu tingimustes. Meie koonusülekandega ventiilid pakuvad olulisi hinnaeeliseid.

Saada päring

Tootekirjeldus

As the professional manufacturer of durable bevel gear gate valve, JQF Valve can also design and manufacture non-standard valve products according to customer requirements, providing you with networked, information-based, and intelligent industrial valves.

Toote kasutamine

Z540H, Z540Y, Z540W tüüpi PN16 ~ PN160 terasest koonusülekandega kiilventiil, mida toodab Lianggu valve Co., Ltd. Koonülekande ajam, äärikühendus, kiiltüüpi elastne värav. Istme tihenduspinna materjal on keevitussulam (Z540H-16C ~ 160, Z540Y-16C ~ 160, Z540Y-16I ~ 160I, Z540Y-16P ~ 160P, Z540Y-16R ~ 160R), Z540Y-16R ~ 160R (160R) 160P, Z540W-16R ~ 160R), nimirõhk PN16 ~ PN160. Klapi korpuse materjaliks on süsinikteras (Z540H-16C ~ 160, Z540Y-16C ~ 160), kroommolübdeenisulamteras (Z540Y-16I ~ 160I), roostevaba teras (Z540W-16P ~ 160P, Z540W-16P ~ 160P, Z540Y-16P ~ 160P, Z540Y-R16P 160R, Z540Y- 16R ~ 160R) väravaventiil.

Toote eelised:

1. Kohandatud koonuskäiguga siibriventiilid sisaldavad täiustatud standardeid, usaldusväärset tihendust, suurepärast jõudlust ja atraktiivset välimust.
2. Kiilukujuline klapiplaadi struktuur paindlikuks lülitamiseks.
3. Klapiplaat ja pesa on keevitatud Stellite sulamist.
4. Klapi vars läbib karastamise ja karastamise, et suurendada korrosiooni- ja kulumiskindlust.
5. Saadaval on mitu toruääriku standardit ja ääriku tihenduspinna tüüpe.
6. Kvaliteetsed koonuskäiguga väravaventiilid on saadaval erinevatest kerematerjalidest, mis sobivad erinevatele rõhu-, temperatuuri- ja keskkonnatingimustele.

Jõudlusparameetrid

mudel	PN	Töörõhk/MPa	Töötemperatuur/℃	Sobiv kandja
Z540H-16C-160	16-160	1,6-16,0	≤425	Vesi, aur, õli
Z540Y-16C-160	16-160	1,6-16,0	≤425	Vesi, aur, õli
Z540H-16I-160	16-160	1,6-16,0	≤550	Aur, õli
Z540W-16P-40P	16-40	1,6-4,0	≤150	Söövitav kandja
Z540Y-16P-160P	16-160	1,6-16,0	≤150	Söövitav kandja
Z540W-16R-40R	16-40	1,6-4,0	≤150	Söövitav kandja
Z540Y-16R-160R	16-160	1,6-16,0	≤150	Söövitav kandja

Peamine kuju ja ühenduse mõõtmed

Nominaalne läbimõõt	Peamised mõõtmed ja ühenduse mõõtmed
Nominaalne läbimõõt	L	D	D1	D2	b		Z-d	H
Z540H-16C
200	400	335	295	265		26-3	12-Φ23	730
250	450	405	355	320		30-3	12-Φ25	897
300	500	460	410	375		30-3	12-Φ25	1032
350	550	520	470	435		34-4	16-Φ25	1170
400	600	580	525	485		36-4	16-Φ30	1330
450	650	640	585	545		40-4	20-Φ30	1541
500	700	705	650	608		44-4	20-Φ34	1676
600	800	840	770	718		48-5	20-Φ36	1874
700	900	910	840	788		50-5	24-Φ36	2083
800	1000	1020	950	898		52-5	24-Φ41	2400
Z540H-25
200	400	360	310	278		34-3	12-Φ25	730
250	450	425	370	332		36-3	12-Φ30	897
300	500	485	430	390		40-4	16-Φ30	1032
350	550	550	490	448		44-4	16-Φ34	1170
400	600	610	550	505		48-4	16-Φ34	1330
450	650	660	600	555		50-4	20-Φ34	1541
500	700	730	660	610		52-4	20-Φ36	1676
600	800	840	770	718		56-5	20-Φ41	1874
700	900	955	875	815		60-5	24-Φ42	2083
800	1000	1070	990	930		64-5	24-Φ48	2400

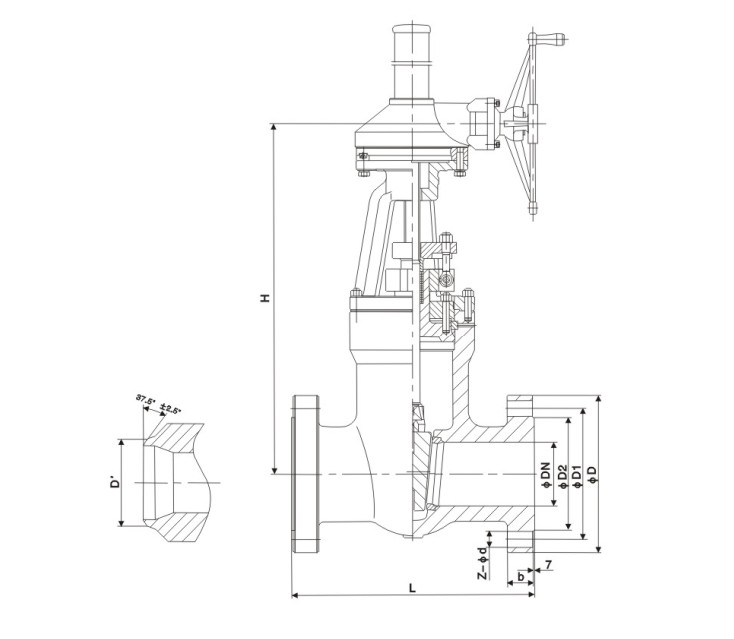

Struktuuripilt
