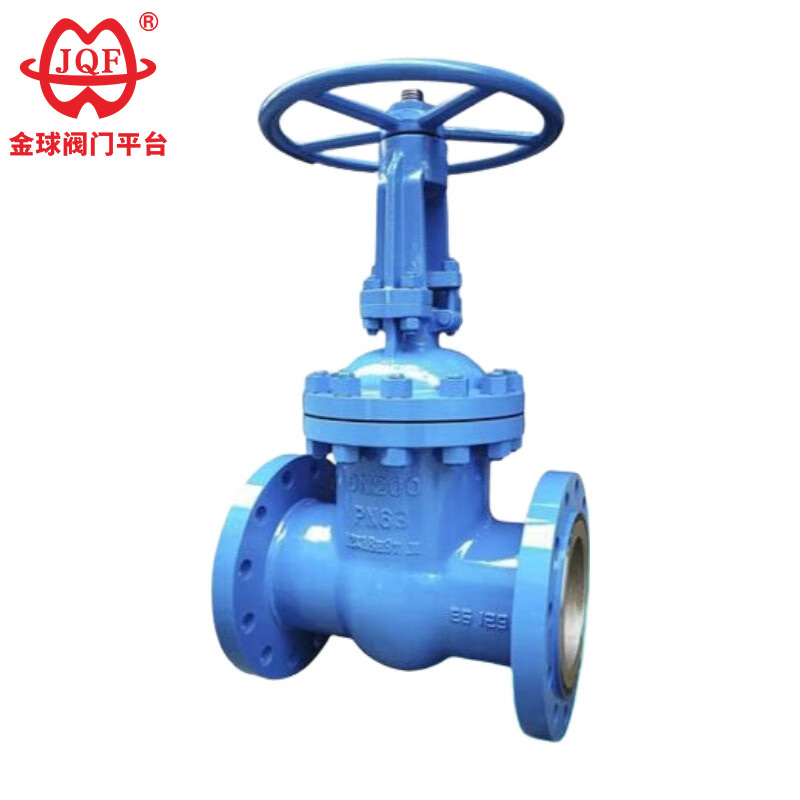

JQF Valve tehas toodab kvaliteetseid GB standardseid äärikuga siibriventiile, mida kasutatakse laialdaselt naftakeemia-, soojusenergia- ja muude naftatoodete ja aurutorustike avamis- ja sulgemisseadmetena torujuhtmete ühendamiseks või katkestamiseks. Valides erinevaid materjale, sobivad kohandatud GB standardsed äärikuga väravaventiilid erinevatele keskkondadele, nagu vesi, aur, õli, lämmastikhape, äädikhape, tugevad oksüdeerivad ained ja karbamiid, ning need on saadaval manuaal-, koonus- ja elektriajamiga versioonina.
Paigalduseelsed kontrollid
Kontrollige GB standardsete äärikuga väravaventiilide materjalide ühilduvust vedeliku, temperatuuri ja rõhuga. Kontrollige ääriku pindu kriimustuste suhtes, veenduge, et tihendi materjal vastaks kasutustingimustele ja veenduge, et poldid/mutrid vastavad tugevusnõuetele.
Paigaldamise joondamine
Ärge kunagi joondage GB standardseid äärikuga väravaventiile jõuga. Vale joondamine põhjustab istme moonutusi, lekkeid või struktuurset pinget. Toetage torujuhtmeid iseseisvalt klapi lähedal. Pingutage polte järk-järgult tähekujuliselt ühtlase pöördemomendini. Pöörake uuesti pärast 24–48-tunnist süsteemi töötamist.
Tegevusdistsipliin
Täielikult avage või sulgege GB standardsed äärikuga väravaventiilid – osaliselt avatud asendid kiirendavad suure kiirusega voolust tingitud istme/värava erosiooni. Kasutage ainult käsirattaid; vältige mutrivõtmeid/hoobasid. Varre määrimine (EP-klassi määre) on kohustuslik kord kvartalis.
Testimine hooldus
Enne süsteemi kasutuselevõttu testige GB standardseid äärikuga siibriventiile pärast paigaldamist hüdrostaatiliselt 1,5 × PN nimiväärtusega. Katsetamise ajal isoleerige ventiilid allvooluseadmetest. Kord aastas: kontrollige tihendi tihedust, varre korrosiooni ja äärikühenduste terviklikkust. Lenduvate emissioonide peatamiseks vahetage kohe välja kulunud tihendusrõngad.
Ladustamise käsitsemine
Säilitage klappe siseruumides, niiskuse eest kaitstult. Hoidke otsakorgid peal kuni paigaldamiseni.
1. Suure tõhususega konstruktsioon: GB standardsetel äärikuga väravaventiilidel on ratsionaalselt konfigureeritud disain, mis kasutab tõhusalt ruumi, saavutades suurepärase klapi korpuse stabiilsuse, minimeeritud vedelikutakistuse ja optimeeritud voolukoefitsiendi.
2. Pikendatud tihendi kasutusiga: tihendusliides kasutab roostevaba terast ja karbiidkatet, minimeerides kulumist ja pikendades oluliselt kasutusiga.
3. Usaldusväärne ja hõlpsasti kasutatav: painduv grafiitpakend tagab usaldusväärse tihendi terviklikkuse, mille tulemuseks on sujuv töö ja minimaalne töömoment.
4. Mitmekülgsed käitamismeetodid: GB standardsed äärikuga väravaventiilid ühilduvad erinevate täitmismehhanismidega, sealhulgas käsitsi, pneumaatiliste, elektriliste ja käigukastiga, et vastata erinevatele rakendusnõuetele.
5. Mitmesugused konstruktsioonid: saadaval erinevates konstruktsioonikonfiguratsioonides, sealhulgas painduva kiiluga üksikvärav, jäik kiiluga üksikvärav või paralleelne (kahekordne) värav.
Disaini spetsifikatsioonid: GB / T 12234
Konstruktsiooni pikkus: GB / T 12221
Ühendusäärik: JB / T 79.1
Test ja ülevaatus: JB / T 9092
Rõhk – temperatuur: GB / T 9131
Toote identifitseerimine: GB / T 12220
| Nimirõhk PN (MPa) | juhtum | katserõhk (MPa) | Suletud | |
| Suletud (vedel) | Tihend (gaas) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Korpuse materjal | Sobiv kandja | Kohaldatav temperatuur (℃) |
| Süsinikteras (C-tüüpi) | Vesi, aur, õli | ≤425 |
| Kroomnikkel-titaanteras (P-tüüpi) | Lämmastikhapped | ≤200 |
| Kroom-nikkel-molübdeen-titaanteras (R-tüüpi) | Äädikhape | ≤200 |
| Kroomi-molübdeenteras (tüüp I) | Vesi, aur, õli | ≤550 |
| Kere, kapott | Klapiplaat, iste | Klapi vars | Varre pähkel | täiteaine | Käsiratas |
| Süsinikteras | Kvaliteetne süsinikteras + karbiid või roostevaba teras | Kroomitud roostevaba teras | Alumiiniumist pronks | Grafiit asbesti pakkimine | Tempermalm |
| Kroom-nikkel-titaanteras | Roostevaba teras, roostevaba teras + tsementeeritud karbiid | Kroomitud nikkel-titaan roostevaba teras | Alumiiniumist pronks | Teflon | Tempermalm |
| Kroom-nikkel-molübdeen-titaanteras | Roostevaba teras, roostevaba teras + tsementeeritud karbiid | Kroomitud nikkel-titaan roostevaba teras | Alumiiniumist pronks | Teflon | Tempermalm |
| Kroomi-molübdeenteras | Legeerteras + karbiid | Kroomi-molübdeenteras | Alumiiniumist pronks | Paindlik asbest | Tempermalm |

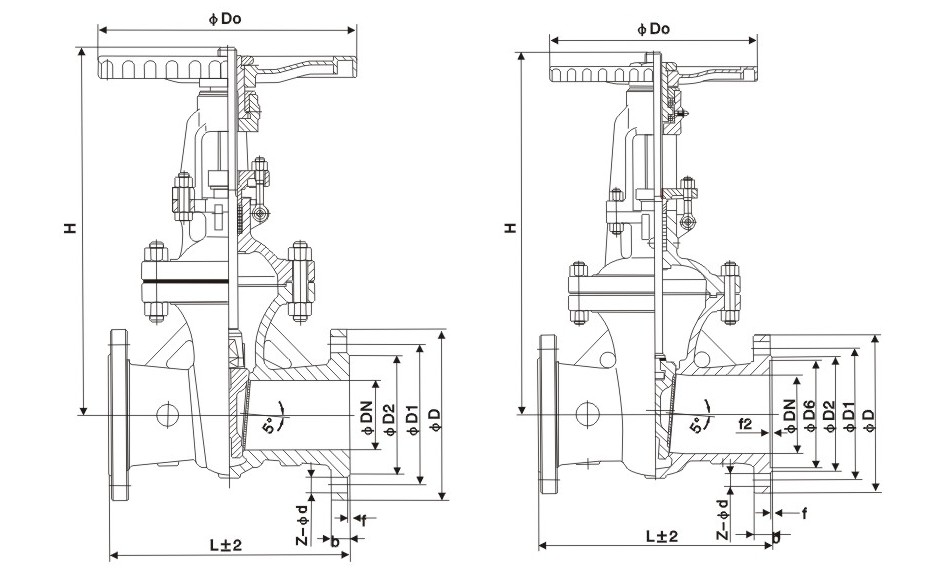

| Nominaalne läbimõõt | Peamised mõõtmed ja ühenduse mõõtmed | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
