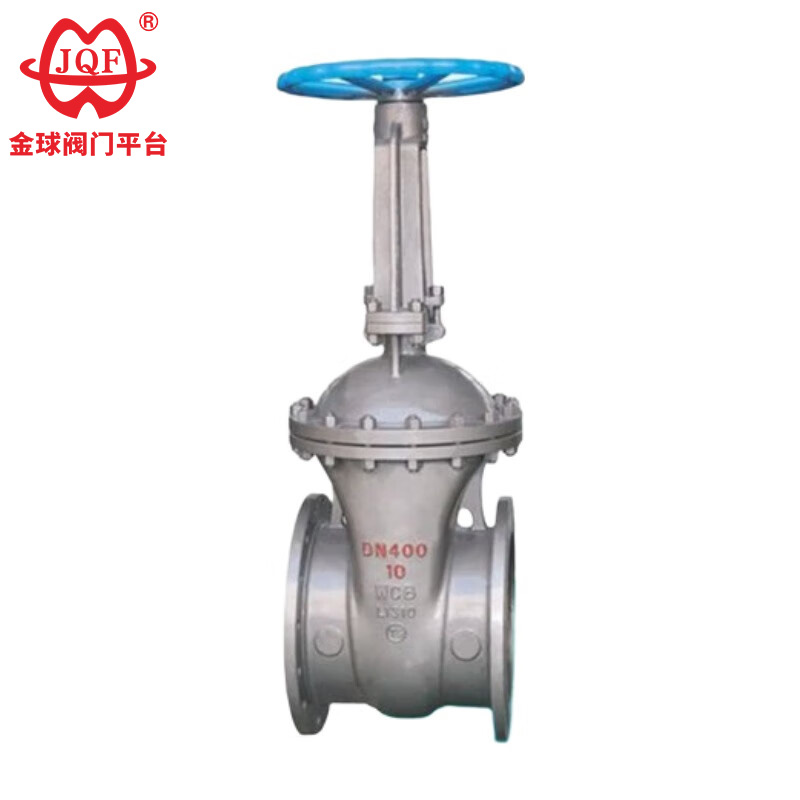

Kvaliteetsed API roostevabast terasest tõmbeventiilid, mille on välja töötanud Hiina professionaalne ventiilide tarnija JQF Valve, on valatud uusima ränidioksiidi täppisvaluprotsessi abil, mille tulemuseks on erakordselt pikk ventiili kasutusiga. Klapi korpus on valmistatud süsinikterasest (või roostevabast terasest) ja legeerterasest, mistõttu on seda lihtne paigaldada ja hooldada.
1.Madal vedelikutakistus: täielikult avatud API roostevabast terasest tõmbeventiil võimaldab söötme otsevoolu, minimeerides vedelikutakistust ja vähendades seega rõhukadu.
2. Kulumiskindlad tihenduspinnad: Võrreldes väravaventiilidega, on kohandatud API roostevabast terasest ventiilide tihenduspinnad vähem hõõrdumist ja erosiooni.
3.Lihtne avamine ja sulgemine: avamise ja sulgemise ajal on värava liikumine vedeliku suunaga risti, mis nõuab vähem liikumapanevat jõudu ja seega vähem pingutust.
4. Lihtne struktuur ja lai kohaldatavus: Kvaliteetsed API roostevabast terasest väravaventiilid on lihtsa struktuuriga, lühikese pikkusega ja kergesti valmistatavad, kohanduvad erinevate rõhkude, temperatuuride ja läbimõõtudega ning sobivad erinevatele kandjatele ja töötingimustele.
5.Turbulentsi puudumine: täielikult avatud API roostevabast terasest tõmbeventiil võimaldab piiramatut keskmise voolu, vältides turbulentsi ja soodustades torujuhtme tööd.
Disain ja tootmine: API 600
Ääriku suurus: ANSI B16.5
Konstruktsiooni pikkus: ANSI B16.10
Rõhk ~ Temperatuur: ANSI B16.34
Kontrollimine ja testimine: API 598
| Nimirõhk (Lb) | Tugevuse test | Veetihendi test | Gaasitihendi test | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| Kere, kapott, värav | WCB | 1Cr18Ni9Ti | CF8(304) | CF3 (304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| Tihenduspind | Cr13 või tsementeeritud karbiid | Kere (W) või tsementeeritud karbiid (Y) | ||||
| Vars ja sisemised osad | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11 (304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| täiteaine | Paindlik grafiit | |||||
| Tihend | Roostevabast terasest spiraalselt keritud tihend | |||||
| Sobiv kandja | Vesi, aur, õli ja nii edasi | Lämmastikhape ja muud söövitavad ained | Tugev oksüdeeriv aine | Äädikhape ja muud söövitavad ained | ||
| õige temperatuur | -29 ~ 425 ℃ | -40-500 ℃ | ||||
| Nominaalne läbimõõt | Peamised mõõtmed ja ühenduse mõõtmed | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| 150 LB | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300 LB | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
