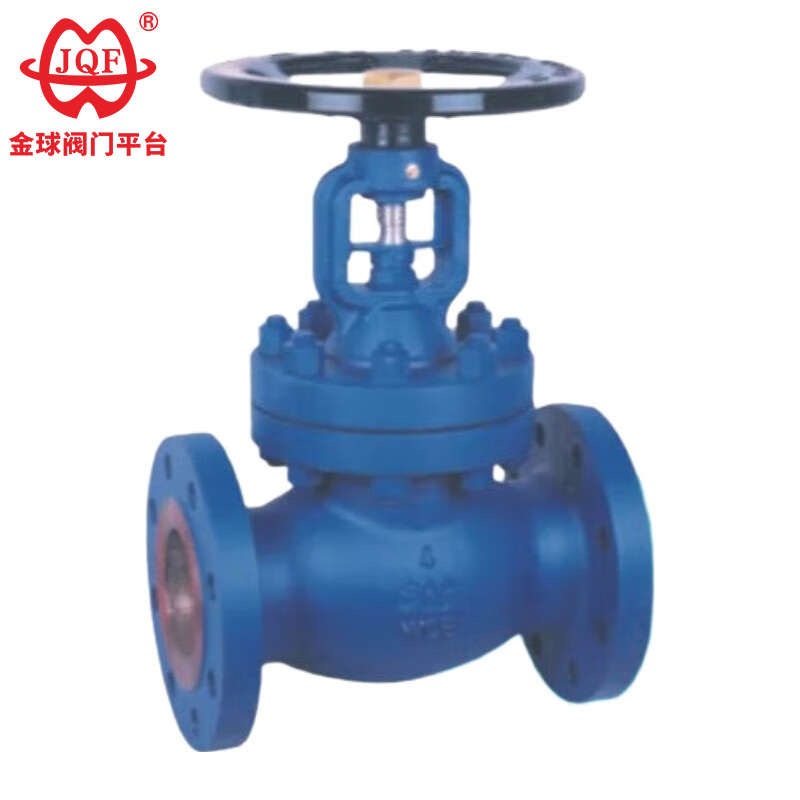

Lõõtstihendi maaklapp

JQF-klapi kõrgekvaliteedilise lõõtstihendiga keraventiilil on sisemine lõõtsakonstruktsioon. Roostevabast terasest lõõtsa alumine ots on keevitatud ventiili külge, teine ots aga asetatakse klapi korpuse ja klapikaane vahele, et moodustada staatiline tihend. Lõõts on keevitatud klapivarre külge, et säilitada stabiilne tööjõudlus ja vältida klapi vibratsioonist põhjustatud klapivarre vibratsiooni. See sobib ideaalselt torujuhtmetele, mis kannavad auru, tuleohtlikke, plahvatusohtlikke, soojusülekandeõlisid, kõrge puhtusastmega ja mürgiseid aineid.

Saada päring

Tootekirjeldus

JQF Valve factory manufactures durable bellow seal globe valves suitable for cutting or connecting pipeline media under various working conditions in industries such as petroleum, chemical, pharmaceutical, fertilizer, and power. The nominal pressure is PN1.6～PN4.0MPa, and the working temperature is -20℃～350℃. The double robust and durable bellows seal design (bellows + packing) ensures zero leakage of the valve stem. At our company, you can find a wide variety of valves, flanges, pipe fittings, pipes, and other industrial accessories. Our engineers work tirelessly to innovate and improve our products to better serve our customers.

1. Kvaliteedi kõikehõlmav optimeerimine
Bellow Seal Globe Valve'il on ratsionaalne struktuur, usaldusväärne tihendus ja suurepärane välimus.
2. Vastupidav tihenduspind
Bellow Seal Globe Valve on tugevdatud koobaltipõhise sulamiga, pakkudes kulumis- ja korrosioonikindlust, madalat hõõrdekindlust ja oluliselt pikendatud eluiga.
3. Kolmekordne varrekaitse
Bellow Seal Globe Valve läbib täiustatud kuumtöötluse ja pinna kõvenemise, mille tulemuseks on suurepärane korrosiooni- ja kulumiskindlus.
4. Topeltkindlustusega lõõtsatihend
Täisnurksed voolukanalid koos patenteeritud lõõtsakonstruktsiooniga tagavad turvalisema tihendi.
5. Intuitiivne ja visuaalne avanemisasend
Selgelt näidatud klapivarre asend intuitiivseks kasutamiseks.
6. Paindlik kohandamine ja kohandatavus
Komponentide materjale, ääriku suurusi ja liidese spetsifikatsioone saab kohandada vastavalt konkreetsetele töötingimustele.

Omadused:

1. Laos oleval Bellow Seal Globe Valve'il on ratsionaalne struktuur ja usaldusväärne tihend. Kahekordne tugev lõõtsatihendi konstruktsioon (lõõts + tihend) tagab nulli lekke klapivarrest. Vedelikukadude puudumine suurendab tehaseseadmete ohutust ja vastab tihendusstandarditele.
2. Bellow Seal Globe Valve'i tihenduspind on kaetud Co-põhise kõvasulamiga, mis tagab suurepärase kulumiskindluse, korrosioonikindluse ja kulumiskindluse, mille tulemuseks on pikk kasutusiga. Tõsteasendi näidik on intuitiivsem.
3. Klapi vars läbib karastamise ja karastamise ning pinna nitrideerimise, tagades suurepärase korrosioonikindluse ja hõõrdumise vähendamise; klapivarre tõsteasendi näidik on intuitiivsem.

spetsifikatsioonid

struktuuri tüüp	BB-BG
Sõidurežiim	Käsiraamat
Sõidurežiim	pneumaatilised
projekteerimisstandardid	DIN3356
Konstruktsiooni pikkus	DIN3203
Ühendage äärik	DIN2543-2545
Test ja kontroll	DIN3230

Toote osade materjalid

Seerianumber	nimi	Materjal
1	Keha	GS-C25, CF8, CF3
2	Plaat	2CR13, F304, F316
3	Võlli tihvt	F304, F316
4	Lõõtsade kokkupanek	F304, F316L
5	kork	GS-C25, CF8, CF3
6	täiteaine	Paindlik grafiit, PTFE
7	Survehülss	25#, F304, F316
8	Tükkide positsioneerimine	25#, F304, F316
9	Varre pähkel	Vasesulam ZQA19-4
10	Käsiratas	Süsinikteras
11	Ja müts	25#
12	Õli tass	messing
13	Kuuskantmutrid	ASTMA193 2H, A193-8, A193-8M
14	Naastud	ASTMA193 B7, A193-B8, A193-B8M
15	Tihend	Paindlik grafiit + roostevaba teras
16	Klapi vars	2Cr13, F3

Toote välimus ja struktuuri suurus

Nominaalne läbimõõt	Peamised mõõtmed ja ühenduse mõõtmed
Nominaalne läbimõõt	L	D	D1	D2	b	Z-d	H	D0
WJ41Y-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
WJ41Y-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

Kuumad sildid: Lõõtsa tihendiga maaklapp, Hiina, kohandatud, kvaliteetne, vastupidav, täiustatud, tootja, tarnija, tehas, laos
