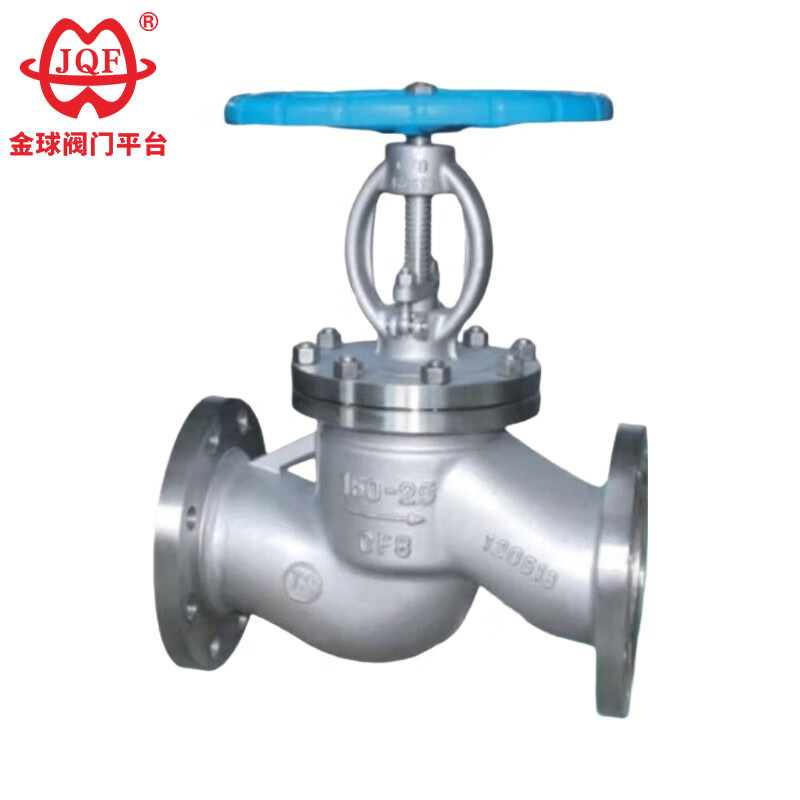

Roostevabast terasest äärikuga maaklapp

JQF Valve tehase toodetud kvaliteetsed J41H, J41Y ja J41W roostevabast terasest äärikuga klapid on silindriliste ventiilide avamis- ja sulgemiskomponendid. Tihenduspind on tasane või kooniline ja klapp liigub lineaarselt piki vedeliku keskjoont. GB tõmbeventiilid sobivad ainult täielikult avatud ja täielikult suletud rakenduste jaoks ning üldiselt ei kasutata neid vooluhulga reguleerimiseks. Soovi korral on saadaval reguleerimise ja gaasi reguleerimise kohandamine.

Saada päring

Tootekirjeldus

JQF Valve on täisprotsessi ventiilide tootmistehas, mis ühendab teadusuuringuid, projekteerimist, tootmist, müüki ja müügijärgset teenindust. Meie kvaliteetne roostevabast terasest äärikuga keraventiil on kaitseklapp, mis on spetsiaalselt ette nähtud selliste ainete nagu ammoniaak ja maagaas torujuhtme sulgemise juhtimiseks. Sellel on stabiilne tihendus, tugev korrosioonikindlus ja lihtne kasutamine. Valmistatud korrosioonikindlatest materjalidest, näiteks roostevabast terasest, sobib see keemiatööstusesse, lahendades tavaliste ventiilide halva korrosioonikindluse ja kerge lekke probleemid. Seda saab kasutada ka voolu reguleerimiseks. Korraldame oma tootmist ja tegevusjuhtimist vastavalt GB/T19001-2000-ISO9001:2000 kvaliteedisüsteemi standarditele, juhindudes põhimõttest "tootma kvaliteetseid tooteid". Tutvustame pidevalt rahvusvaheliselt arenenud tootmisliine ja seadmeid ning arendame pidevalt uusi tooteid, mis vastavad klientide vajadustele. Tulevikku vaadates lubage meil pakkuda teile terviklikke teenuseid Interneti ja interaktiivse suhtluse kaudu.

1. Range materjalivalik tagab kvaliteedi.
2. Roostevabast terasest äärikuga maakera klapp on kulumiskindel, korrosioonikindel, kõrgsurvekindel ja kõrge temperatuurikindel ning pika kasutuseaga.
3. Seda on paindlik paigaldada, lihtne lahti võtta ja sellel on mugav käsiratta pöörlemine.
4. Roostevabast terasest äärikuga maakera klapp on vee- ja tolmukindel, mõistliku konstruktsiooniga, täiusliku disainiga ja suurepärase tihendusvõimega.
5. Roostevabast terasest äärikuga keraventiili kasutatakse peamiselt ammoniaagi, kütusegaasi ja gaasiliste ainete (nt lämmastiku ja vesiniku) juhtimiseks.

Rakendusstandardid

Disaini spetsifikatsioonid: GB / T 12235
Konstruktsiooni pikkus: GB / T 12221
Äärikühendus: JB / T 79
Test ja kontroll: JB / T 9002
Toote identifitseerimine: GB / T 12220
Tarneandmed: JB / T 7928

Jõudlusparameetrid

mudel		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
Töörõhk (MPa)		1,6–16,0
õige temperatuur (℃)		≤425		≤150
Sobiv kandja		Vesi, aur, õli		Nõrk söövitav keskkond
materjalist	Kere, kapott	Süsinikteras		Kroomitud nikkel-titaan roostevaba teras
	Klapi vars	Kroomitud roostevaba teras		Kroomitud nikkel-titaan roostevaba teras
	Tihenduspind	Pinnakatted rauapõhised sulamid	Kõvakattega sulam	Korpuse materjal
	täiteaine	Asbestgrafiit, painduv grafiit, PTFE

Peamine kuju ja ühenduse mõõtmed

Nominaalne läbimõõt	Peamised mõõtmed ja ühenduse mõõtmed
Nominaalne läbimõõt	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

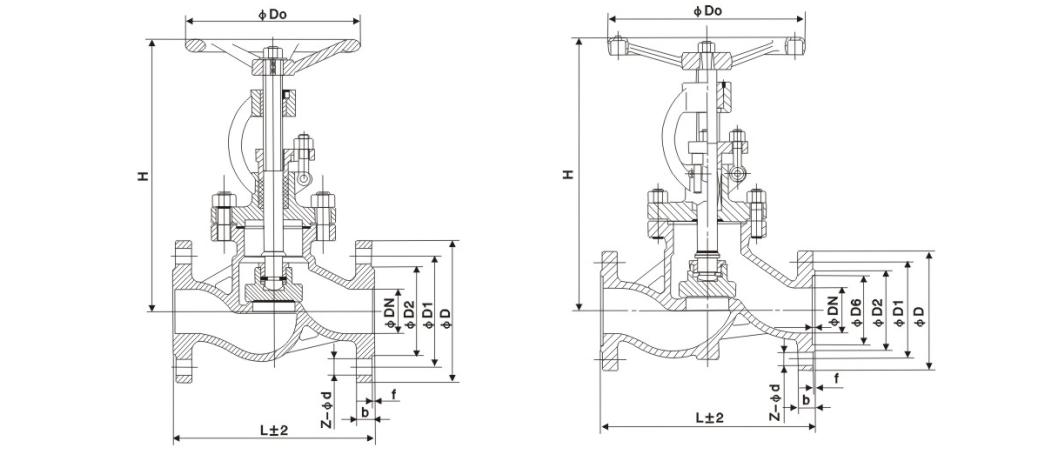

Struktuuripilt
