Roostevabast terasest maakera klapp

Vastupidav J41H, J41Y, J41W roostevabast terasest keraventiil, mida toodab JQF Valve. Selle avamis- ja sulgemisosa on silindriline klapiklapp, tihenduspind on tasane või kooniline ja klapi klapp liigub lineaarselt piki vedeliku keskjoont. Roostevabast terasest sulgeventiil sobib ainult täielikuks avamiseks ja täielikuks sulgemiseks. Tavaliselt ei kasutata seda voolukiiruse reguleerimiseks. Seda saab kohandamisel reguleerida ja gaasistada.

Saada päring

Tootekirjeldus

Foshan Jinqiu Valve Co., LTD. on kõrge kvaliteediga roostevabast terasest keraventiilide tootja, kes integreerib projekteerimise, arendamise, tootmise, müügi ja teeninduse. Meie peamiste toodete hulka kuuluvad erinevad juhtventiilid, elektriventiilid, pneumaatilised ventiilid, solenoidventiilid, manuaalventiilid, ajamid ja klapitarvikud.
Meie roostevabast terasest kereventiil on roostevabast terasest valatud korpuse, äärikuühendustega mõlemas otsas ja siibri konstruktsiooniga väravaklapp. Selle põhiülesanne on täpselt reguleerida voolu või torujuhtmetes keskkonda usaldusväärselt sulgeda.
Tänu oma suurepärasele korrosioonikindlusele ja usaldusväärsele tihendusomadusele on sellest saanud üks eelistatud ventiile söövitava keskkonna või kõrge puhtusega rakendustes keemia-, naftakeemia-, toiduaine- ja farmaatsiatööstuses.
Customers trust JQF valves' high quality, reliable performance, and good and comprehensive customer service. We will continue to innovate to provide first-class valve solutions.

1. Lihtne struktuur: roostevabast terasest maakera klapi disain on lihtne, muutes tootmise ja hoolduse mugavaks ja tõhusaks.
2. Kiire reageerimine: Lühike töökäik võimaldab ventiili ülikiire avamise ja sulgemise.
3. Vastupidav tihendus: suurepärane tihendusefekt, minimaalne hõõrdetakistus ja pikk kasutusiga.

Executive Standard

Disaini spetsifikatsioonid: GB / T 12235
Konstruktsiooni pikkus: GB / T 12221
Äärikühendus: JB / T 79
Test ja kontroll: JB / T 9002
Toote identifitseerimine: GB / T 12220
Tarneandmed: JB / T 7928

Jõudlusparameetrid

mudel		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
Töörõhk (MPa)		1,6–16,0
õige temperatuur (℃)		≤425		≤150
Sobiv kandja		Vesi, aur, õli		Nõrk söövitav keskkond
materjalist	Kere, kapott	Süsinikteras		Kroomitud nikkel-titaan roostevaba teras
	Klapi vars	Kroomitud roostevaba teras		Kroomitud nikkel-titaan roostevaba teras
	Tihenduspind	Pinnakatted rauapõhised sulamid	Kõvakattega sulam	Korpuse materjal
	täiteaine	Asbestgrafiit, painduv grafiit, PTFE

Peamine kuju ja ühenduse suurus

Nominaalne läbimõõt	Peamised mõõtmed ja ühenduse mõõtmed
Nominaalne läbimõõt	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

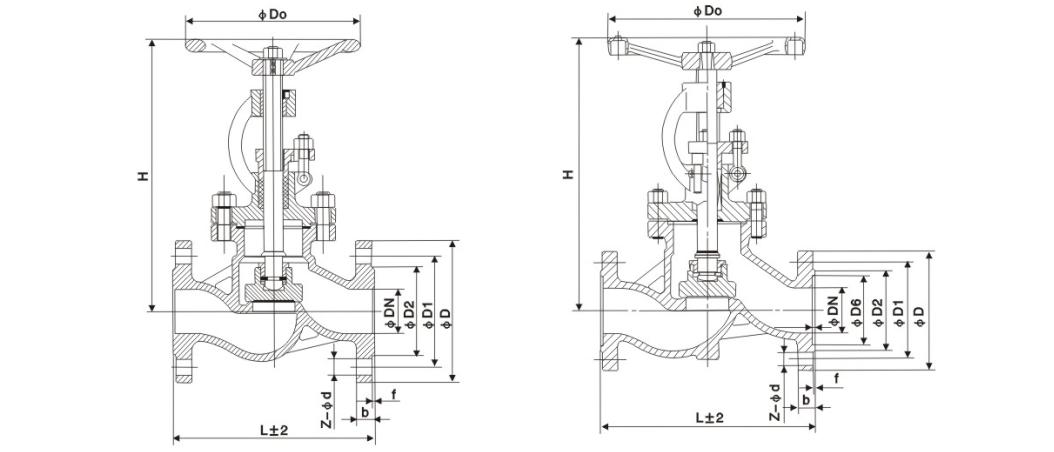

Struktuuripilt
