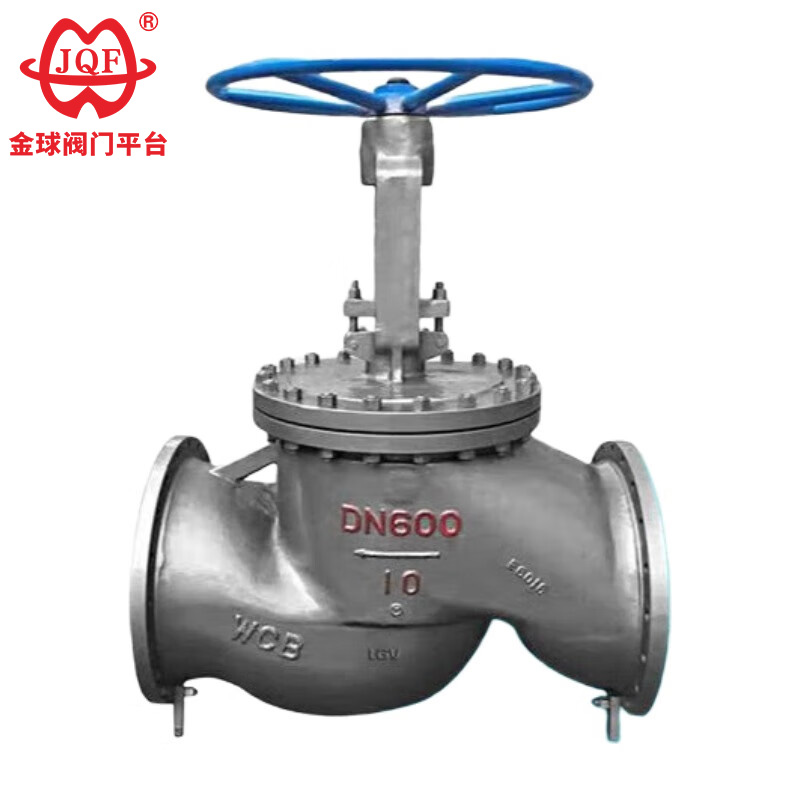

GB standardne maakera klapp

Kvaliteetseid ja kohandatud J41H, J41Y ja J41W tüüpi GB standardseid maakera klappe toodab Hiina professionaalne ventiilide tootja JQF Valve. Nende avamise ja sulgemise osad on silindrilised klapikettad ning tihenduspind on kas tasane või kooniline. Klapikettad liiguvad lineaarselt piki vedeliku keskjoont. GB standardsed keraventiilid sobivad ainult täielikult avatud või täielikult suletud rakenduste jaoks ja neid tavaliselt ei kasutata vooluhulga reguleerimiseks, kuid voolu reguleerimist ja drosselit saab teostada vastavalt kliendi vajadustele.

Saada päring

Tootekirjeldus

Foshan Jinqiu Valve Co., Ltd. is a manufacturing factory integrating valve R&D, manufacturing, sales, and service. Our durable GB standard globe valves are specifically designed for oxygen pipelines, ensuring safe, stable, and efficient operation. Made from high-quality materials and undergoing rigorous degreasing and cleaning processes, these valves effectively prevent combustion risks and guarantee reliable sealing performance.

Laos olev GB standardne keraventiil sobib rõhuvahemikele PN1.6-PN16 ja suurustele DN15-DN400, neid kasutatakse alati metallurgia-, keemia-, meditsiinilise gaasi- ja energiatööstuses.

Struktuursed omadused

Teostame pidevalt uuendusi ja püüdleme tipptaseme poole, pidades ajaga sammu oma kvaliteetsete GB standardsete keraventiilide ja suurepärase klienditeenindusega! Tutvustame aktiivselt täiustatud seadmeid, ettevõtte juhtkonda ja tehnilist teeninduspersonali, püüdes luua kvaliteetset kodumaist ja rahvusvahelist klapibrändi. Ootame uusi ja vanu kliente meie rajatisi külastama ja üle vaatama, vastastikuse kasu nimel koostööd tegema ja ühiselt paremat tulevikku looma!

Executive Standard

Disaini spetsifikatsioonid: GB / T 12235
Konstruktsiooni pikkus: GB / T 12221
Äärikühendus: JB / T 79
Testimine ja ülevaatus: JB / T 9002
Toote identifitseerimine: GB / T 12220
Tarneandmed: JB / T 7928

Omadused

1. Sujuv ja optimeeritud struktuur: lihtsustatud disain parandab komponentide valmistamise ja seadmete hoolduse efektiivsust 30%. 2. Hetkeline avamise ja sulgemise juhtimine: mikrotaktilise struktuuri disain saavutab avanemise ja sulgemise reaktsioonikiiruse 0,8 sekundit tsükli kohta. 3. Pikaajaline tihendussüsteem: isemäärduv tihenduspinna tehnoloogia saavutab ülimadala hõõrdeteguri; liittihenduskihi vananemisvastane eluiga ületab 50 000 avamis- ja sulgemistsüklit.

Jõudlusparameetrid

mudel		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
Töörõhk (MPa)		1,6–16,0
õige temperatuur (℃)		≤425		≤150
Sobiv kandja		Vesi, aur, õli		Nõrk söövitav keskkond
materjalist	Kere, kapott	Süsinikteras		Kroomitud nikkel-titaan roostevaba teras
	Klapi vars	Kroomitud roostevaba teras		Kroomitud nikkel-titaan roostevaba teras
	Tihenduspind	Pinnakatted rauapõhised sulamid	Kõvakattega sulam	Korpuse materjal
	täiteaine	Asbestgrafiit, painduv grafiit, PTFE

Peamine kuju ja ühenduse suurus

Nominaalne läbimõõt	Peamised mõõtmed ja ühenduse mõõtmed
Nominaalne läbimõõt	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

Struktuuripilt
