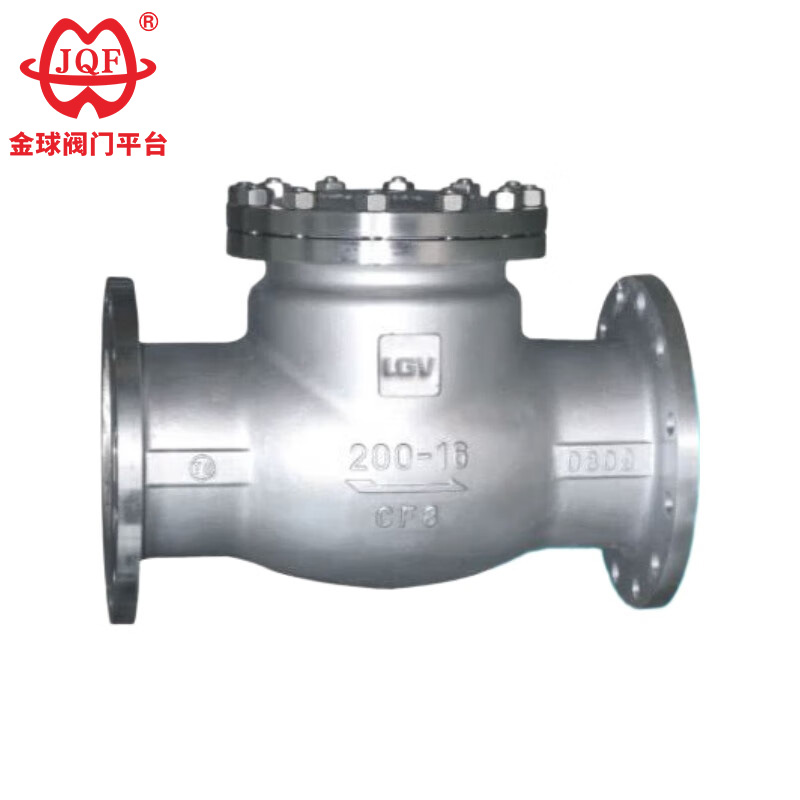

Jinqiu Valve, professionaalne roostevabast terasest tagasilöögiklappide tootja Hiinas, kes toodab roostevabast terasest tagasilöögiklappe, mille klapihoovad kasutavad klapihoova ja klapiketta ristmikul kerakujulist ühendusstruktuuri. See võimaldab klapikettal olla 360 kraadi ulatuses teatud vabadust ja tagab sobiva mikropositsiooni kompensatsiooni.
Neid klappe kasutatakse laialdaselt keemia-, metallurgia- ja farmaatsiatööstuses. H44W ja H44Y tüüpi roostevabast terasest tagasilöögiklappe kasutatakse torustike süsteemides eelkõige selleks, et vältida keskkonna tagasivoolu, vältida pumba ja selle ajamimootori ümberpööramist ning keskkonna lekkimist mahutites. Tagasilöögiklappe saab kasutada ka torustikes, kus rõhk võib olla suurem kui põhi- või abisüsteemis.
1. Madal rõhulang: roostevabast terasest tagasilöögiklapi täisavaga disain tagab minimaalse takistuse voolule avatud olekus, säästes süsteemis energiat.
2. Täisautomaatne töö: roostevabast terasest tagasilöögiklapp ei vaja välist toiteallikat ega käsitsi sekkumist; see töötab ainult toruvoolu ja rõhu alusel.
3. Usaldusväärne tihendus: see pakub metall-metalli või elastset (pehmet) istet, et vältida tagasivoolu.
4. Tugev ja lihtne disain: roostevabast terasest tagasilöögiklapil on vähe liikuvaid osi, see on kõrge töökindlusega ja vajab minimaalset hooldust.
| mudel | H44W-16P~250 | |
| Töörõhk (MPa) | 1,6-25 | |
| õige temperatuur (℃) | ≤550 | |
| Sobiv kandja | Nõrk söövitav keskkond | |
| materjalist | Kere, kapott, ketas | Kroomitud nikkel-titaan roostevaba teras |
| Tihenduspind | Korpus pitseeritud | |
| Osa nimi | Materjali nimi | |||
| Keha | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| kork | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Klapiplaat | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Tihenduspind | Kere / STL | Kere / STL | Kere / STL | Kere / STL |
| Klapi võll | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Tihend | Paindlik grafiit | Paindlik grafiit | Paindlik grafiit | Paindlik grafiit |
| polt | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| Pähkel | A194 8 | A194 8M | A194 8 | A194 8M |
| Töötemperatuur | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ |
| Sobiv kandja | Nõrk söövitav | Nõrk söövitav | Nõrk söövitav | Nõrk söövitav |
| NimiläbimõõtDN | Peamised mõõtmed ja ühenduse mõõtmed | ||||||
| L | D | D1 | D2 | b | Z-d | H | |
| H44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
