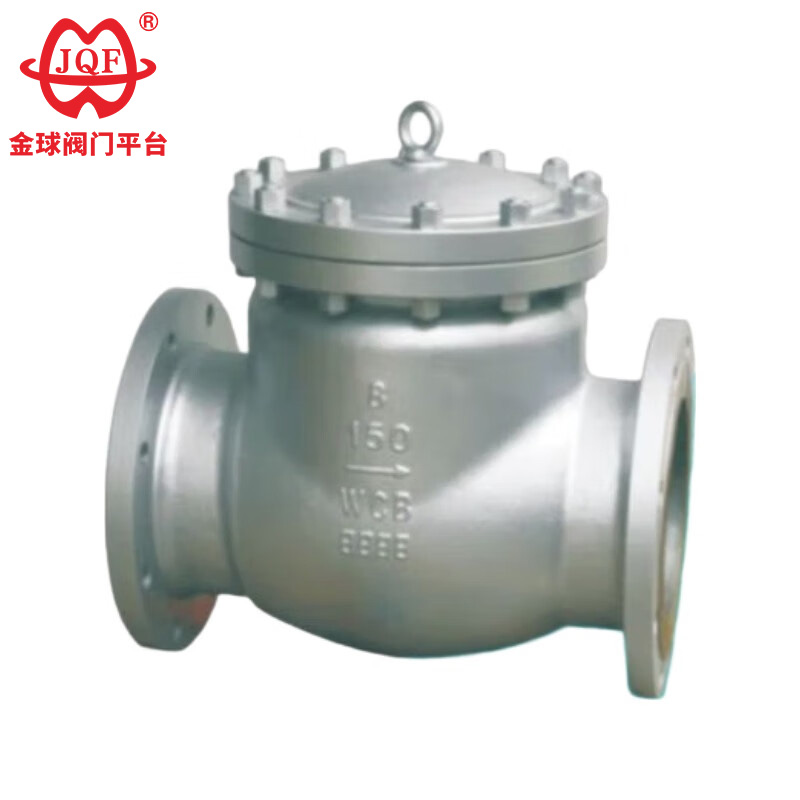

Hiinas tegutseva professionaalse tagasilöögiklappide tootja Jinqiu Valve'i API tagasilöögiklapid on projekteeritud ja toodetud täielikult Ameerika standardite järgi. Nendel klappidel on esteetiliselt meeldiv struktuur ja arenenud tehnoloogia. API tagasilöögiklapid avavad ja sulgevad klapiketta automaatselt, lähtudes keskkonna enda voolust, et vältida tagasivoolu. Neid tuntakse ka ühesuunaliste ventiilide, tagasilöögiklappide või tagasivooluventiilidena. Nende põhifunktsioonid on vältida keskkonna tagasivoolu, takistada pumba ja ajami mootori ümberpööramist ning vältida keskkonna lekkimist mahuti sees.
1. Madal voolutakistus: kui API tagasilöögiklapp on täielikult avatud, on voolutee peaaegu takistusteta, mille tulemuseks on madal rõhulang.
2. Kiire sulgemine ja tagasivoolu vältimine: klapiketta hoob võimaldab kiiret reageerimist ja sulgemist isegi tagasivoolu alguses.
3. Lai kasutusala: sobib paljudele torude läbimõõtudele, alates DN50 kuni DN1200 ja üle selle.
| Seerianumber | projekti nimi | parameeter | |||||
| 1 | Nimirõhk PN (MPa) | 150 LB | 300 LB | 600 LB | 900 LB | 1500 LB | 2500 LB |
| 2.0 | 5.0 | 10.0 | 15.0 | 25.0 | 42.0 | ||
| 2 | Kesta tugevuskatse surve | Nimirõhk toatemperatuuril 1,5 korda | |||||
| 3 | Kõrgsurve tihendi katserõhk | Nimirõhk toatemperatuuril 1,1 korda | |||||
| 4 | Töörõhk toatemperatuuril | Vajutage ASME B16.34 rõhu ja temperatuuri reitingut | |||||
| projekteerimisstandardid | Konstruktsiooni pikkus | Ääriku ühenduse suurus | Test ja kontroll | Rõhu ja temperatuuri viide |
| API6D/ASME B16.34 | ASME B16.10 | ASME B16.5 | API598/API6D | ASME B16.34 |
| Osa nimi | Materjali nimi | |||||
| Keha | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| kork | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Klapiplaat | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Tihenduspind | 13Cr/STL | STL | Kere / STL | Kere / STL | Kere / STL | Kere / STL |
| Klapi võll | A182 F6a | A182 F11 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Tihend | Paindlik grafiit | Paindlik grafiit | Paindlik grafiit | Paindlik grafiit | Paindlik grafiit | Paindlik grafiit |
| polt | A193 B7 | A193 B16 | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| Pähkel | A194 2H | A194 4 | A194 8 | A194 8M | A194 8 | A194 8M |
| Töötemperatuur | -29 ~ 425 ℃ | -29 ~ 540 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ |
| Sobiv kandja | aur | aur | Nõrk söövitav | Nõrk söövitav | Nõrk söövitav | Nõrk söövitav |
| Nominaalne läbimõõt | suurus | ||||||||
| m | sisse | L | D | D1 | D2 | b | f | n-Φd | H |
| H44H-150Lb | |||||||||
| 50 | 2 | 203 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 180 |
| 80 | 3 | 241 | 192 | 152.5 | 127 | 19 | 1.6 | 4-19 | 190 |
| 100 | 4 | 297 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 203 |
| 125 | 5 | 330 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 229 |
| 150 | 6 | 356 | 279 | 241.5 | 216 | 26 | 1.6 | 8-22 | 257 |
| 200 | 8 | 495 | 342 | 298.5 | 270 | 29 | 1.6 | 8-22 | 292 |
| 250 | 10 | 622 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | 355 |
| 300 | 12 | 698 | 483 | 432 | 381 | 32 | 1.6 | 12-25 | 396 |
| H44H-300Lb | |||||||||
| 50 | 2 | 267 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | 178 |
| 80 | 3 | 318 | 210 | 168.5 | 127 | 29 | 1.6 | 8-22 | 216 |
| 100 | 4 | 356 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | 241 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | 267 |
| 150 | 6 | 444 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | 305 |
| 200 | 8 | 533 | 381 | 330 | 270 | 42 | 1.6 | 12-25 | 368 |
| 250 | 10 | 622 | 445 | 387 | 324 | 48 | 1.6 | 16-29 | 394 |
| 300 | 12 | 711 | 521 | 451 | 381 | 51 | 1.6 | 16-32 | 445 |
| H44H-600Lb | |||||||||
| 50 | 2 | 295 | 165 | 127 | 92 | 33 | 6.4 | 8-19 | 203 |
| 80 | 3 | 359 | 210 | 168 | 127 | 36 | 6.4 | 8-22 | 235 |
| 100 | 4 | 435 | 273 | 216 | 157 | 45 | 6.4 | 8-25 | 286 |
| 125 | 5 | 511 | 330 | 266.5 | 186 | 52 | 6.4 | 8-29 | 292 |
| 150 | 6 | 562 | 356 | 292 | 216 | 55 | 6.4 | 12-29 | 330 |
| 200 | 8 | 664 | 419 | 349 | 270 | 63 | 6.4 | 12-32 | 381 |
| 250 | 10 | 791 | 510 | 432 | 324 | 71 | 6.4 | 16-35 | 457 |
| 300 | 12 | 842 | 559 | 489 | 381 | 74 | 6.4 | 20-35 | 584 |
