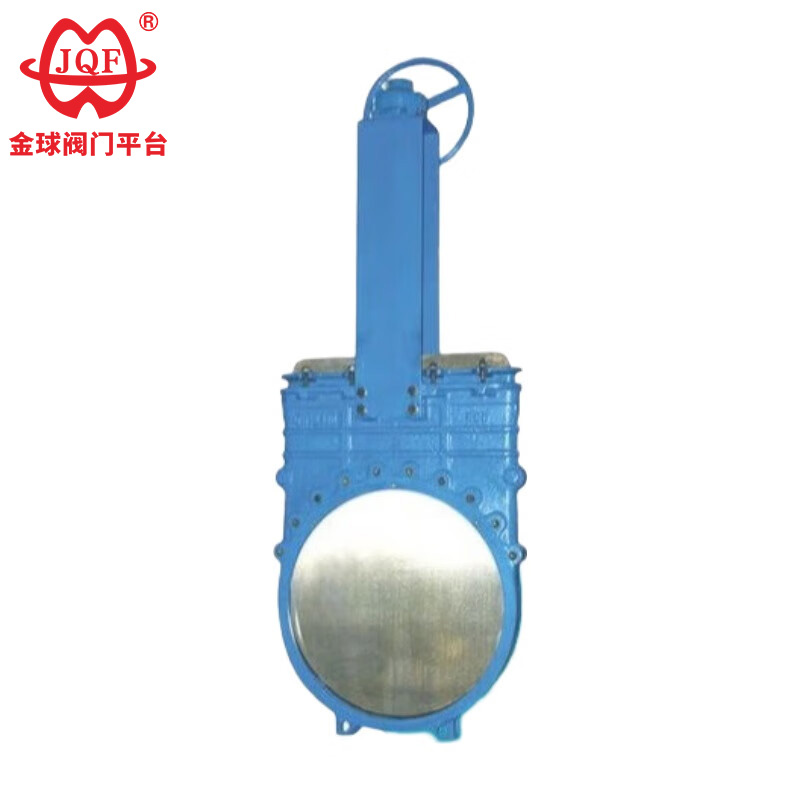

Nuga värava ventiilid

1. Mitmerežiimiline intelligentne juhtimine: noavärava klapil on nii kohalikud kui ka kaugjuhtimisrežiimid ning seda saab vajaduse korral laiendada, et lisada asukoha kaugnäitaja ja keskne klastri juhtimissüsteem.
2. Kerge ja uuenduslik disain: klapi korpus on valmistatud süsinikterasest, mis vähendab kaalu ligikaudu 20–30% võrreldes traditsiooniliste väravaventiilidega, vähendades oluliselt paigaldus- ja hooldustöökoormust.
3. Optimeeritud süsteemitõhusus: Parandab tõhusalt torujuhtmesüsteemide avamise ja sulgemise tihedust ning tihenduskindlust, maksimeerides lekkeriskide maandamise ning aidates kaasa tootmise energiatõhususe ja keskkonnakaitse koordineeritud arendamisele.
4. Läbimurre keraamilise tihendustehnoloogia vallas: noavärava klapi tihenduspinnal on kasutatud väga kulumis- ja korrosioonikindlaid keraamilisi materjale, mis on kombineeritud kinnistamisprotsessiga, millel on suurepärane korrosioonikindlus ja suurepärane kulumiskindlus, mis pikendab oluliselt ventiili kasutusiga. Selle üldine kuluefektiivsus on enam kui 10 korda suurem kui tavalistel ventiilidel.

Omadused

1. Madal vedelikutakistus. Nugaventiili takistustegur on võrdne sama pikkusega toruosa omaga.
2. See klapp on lihtsa konstruktsiooniga, väikese suurusega ja kerge.
3. Tihe ja usaldusväärne tihendus. Praegu kasutatakse plastikut laialdaselt kuulventiilide tihenduspinna materjalina, pakkudes head tihendusjõudlust ja laialdast kasutamist vaakumsüsteemides.
4. Nugavärava klappe on lihtne käsitseda ja kiiresti avada/sulgeda. Need nõuavad ainult 90° pööramist täielikult avatud kuni täielikult suletud, hõlbustades kaugjuhtimist.
5. Pikk kasutusiga: mõistlik materjalivalik ja konstruktsioonilahendus tagavad stabiilse töö aastakümneteks veetingimustes.
6. Kõrge kuluefektiivsus: küps tehnoloogia, suuremahuline tootmine ning madalad hanke- ja hoolduskulud.

Paigaldus- ja kasutusjuhised

Kasutamine ja hooldus

1. Vedrustuse ja kokkupõrke vältimise keeld: tõstetoimingud käsirataste, käepidemete ja jõuülekandemehhanismidega on rangelt keelatud. Vältige välist mõju.
2. Vertikaalse paigalduse spetsifikatsioonid: Topeltventiilid tuleb paigaldada vertikaalselt (ventiili vars vertikaalselt, käsiratas üleval).
3. Möödaviikventiili tööjärjestus: Möödavooluklapiga siibri avamisel tuleb esmalt aktiveerida möödaviiguseade (sisend- ja väljalaskerõhkude erinevuse tasakaalustamiseks ja avanemistakistuse vähendamiseks).
4. Täiturmehhanismi paigaldusnõuded: ülekandemehhanismidega väravaventiilide paigaldamine peab rangelt järgima toote juhendis toodud tehnilisi kirjeldusi.
5. Regulaarne määrimissüsteem: sageli kasutatavaid noaventiile tuleks määrida vähemalt kord kuus.

Peamine kuju ja ühenduse mõõtmed

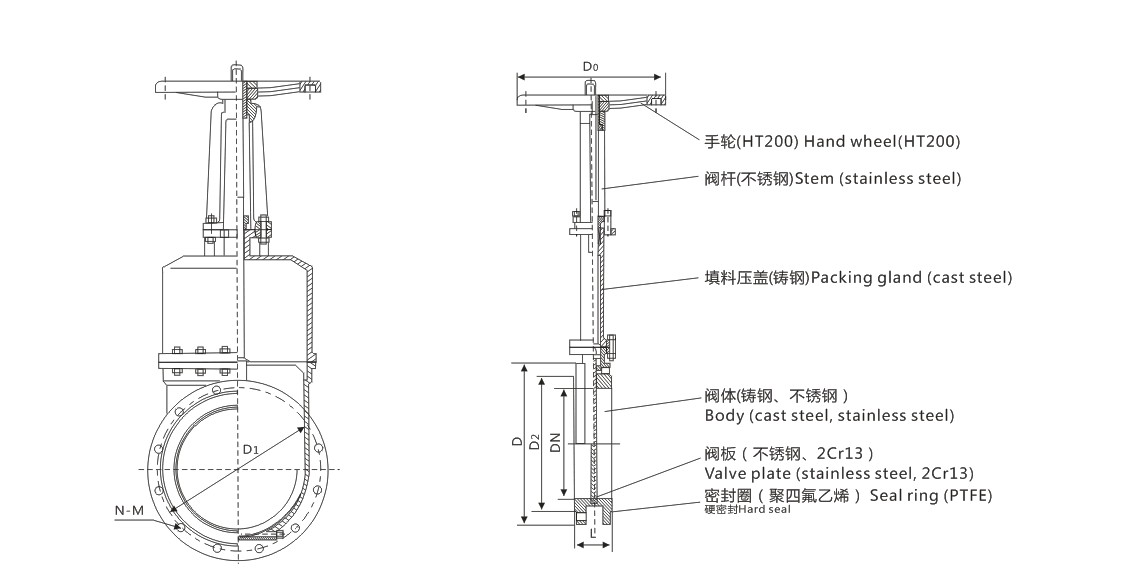

Struktuuripilt
