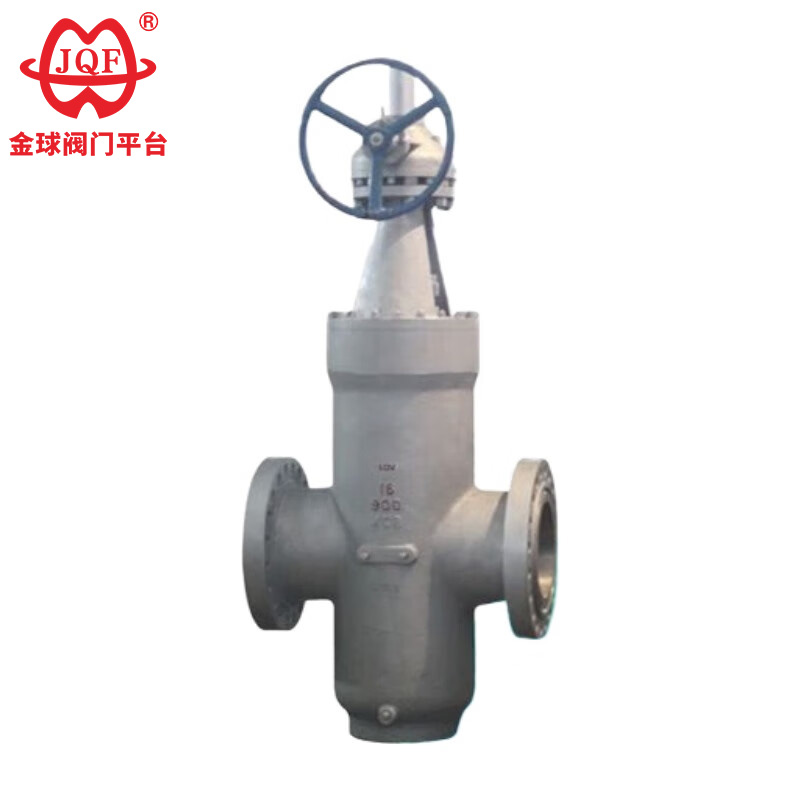

Lame väravaklapp

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1.Täisavaline disain minimaalse voolutakistusega
2. torujuhtme puhastamine harjaga,
3. Ujuv iste kahesuunaliseks tihendamiseks
4.Madal avamis- ja sulgemismoment
5. Lihtne kasutamine ning rõhu alandamise ja rasva sissepritse mehhanismid kõrge ohutuse tagamiseks
6. Null-lekkejõudlus.

Toote kasutamine

JQF Valve toodab lameväravaid ventiile, mis on teatud tüüpi liugventiilid. Sulgurelemendiks võib olla ühekordne või kahekordne värav, mille vahel on paisumismehhanism. Värava rõhku klapipesa vastu juhitakse ujuvväravale või ujuvklapipesale mõjuva keskkonna rõhuga. Kaheväravalise ventiili puhul täiendab kahe värava vaheline paisumismehhanism seda rõhku.

Tootekategooriad

Struktuursed omadused

1. Ujuv kahesuunaline tihend
Kohandatud tasapinnaline klapipesa võimaldab kahesuunalist avamist ja sulgemist, tagades usaldusväärse tihenduse ja paindliku töö.
2. Kõva korrosioonikindel juhtmaterjal
Värav on varustatud juhtribadega täpseks positsioneerimiseks ning tihenduspind on pihustatud volframkarbiidi erosioonivastase kihiga.
3. Nullvoolutakistus disain
Lamevärava korpuse kõrge rõhukindlus; Täielikult avatuna on otsevoolukanal ligikaudu sama läbimõõduga toru (voolutakistus ≤ 0,03).
Mitmeastmeline tihendus koos klapivarre komposiitpakendiga vähendab hõõrdetegurit 40%.
4. Kaheastmeline tihendusmehhanism
Päripäeva sulgemisel:
Keskmine rõhk surub sisselaskeklapipesa primaarse tihendi moodustamiseks.
Värav surub vastu väljalaskeklapipesa, moodustades topelttihendi.
5. Revolutsiooniline võrguhooldus
Kahe tihendiga struktuur võimaldab haavatavaid osi vahetada ilma tootmist katkestamata; see tehnoloogia toob sarnaseid tooteid nii riigisiseselt kui ka rahvusvaheliselt.
6. Progressiivne avamise ja sulgemise juhtimine
Vastupäeva avamisel tõuseb värav ja juhtava kattub järk-järgult kanaliga, saavutades 100% täieliku avanemise piirasendis.

Disaini standardid

Standardite projekteerimine ja valmistamine: JB / T 5298
Konstruktsiooni pikkuse standard: JB / T 5298
Ühendusääriku standard: GB / T 9113
Surve temperatuuri klass: GB / T 12224-2005
Testimise standardid: GB / T 13927-2008, JB / T 5298

Jõudlusparameetrid

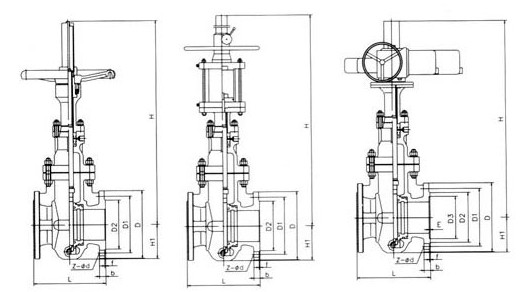

Peamine kuju ja ühenduse mõõtmed

Struktuuripilt
